In NoiseImage können Pegel, Frequenzen oder Ordnungen klassisch über der Zeit dargestellt werden. Wenn bei der Messung neben den akustischen Daten zusätzliche Daten wie die Drehzahl, Temperatur o. ä. aufgenommen wurden, können diese anstelle der Zeit als Führungsgrößen verwendet werden.

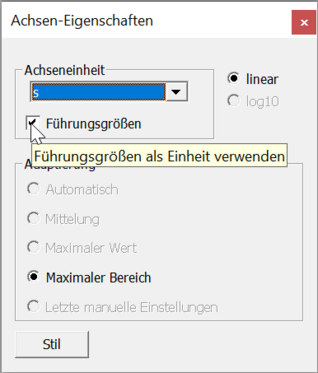

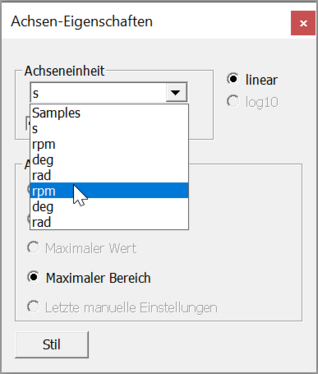

Die Darstellung über Führungsgrößen ist zunächst im Eigenschaften-Dialog der X-Achse mit der Option Führungsgrößen zu aktivieren (Abb. 1). Dadurch werden die Einheiten der vorhandenen Führungsgrößenkanäle in der Auswahlbox für die Achseneinheit verfügbar (Abb. 2).
Alternativ können die Einheiten mit einem Doppelklick auf die Einheit der X-Achse umgeschaltet werden.
Durch das Umschalten der Führungsgröße ändert sich zum einen die Datenrepräsentation im Diagramm und zum anderen die Einheit der X-Achse. Das Pegel-über-Zeit-Diagramm wird beispielsweise zum Pegel-über-Drehzahl-Diagramm.

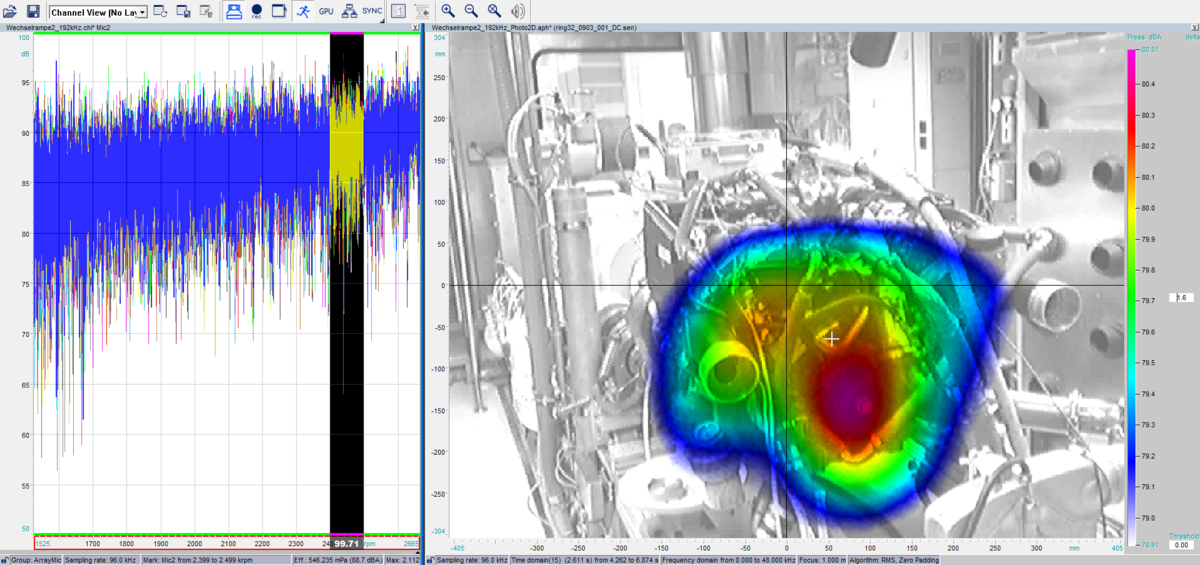

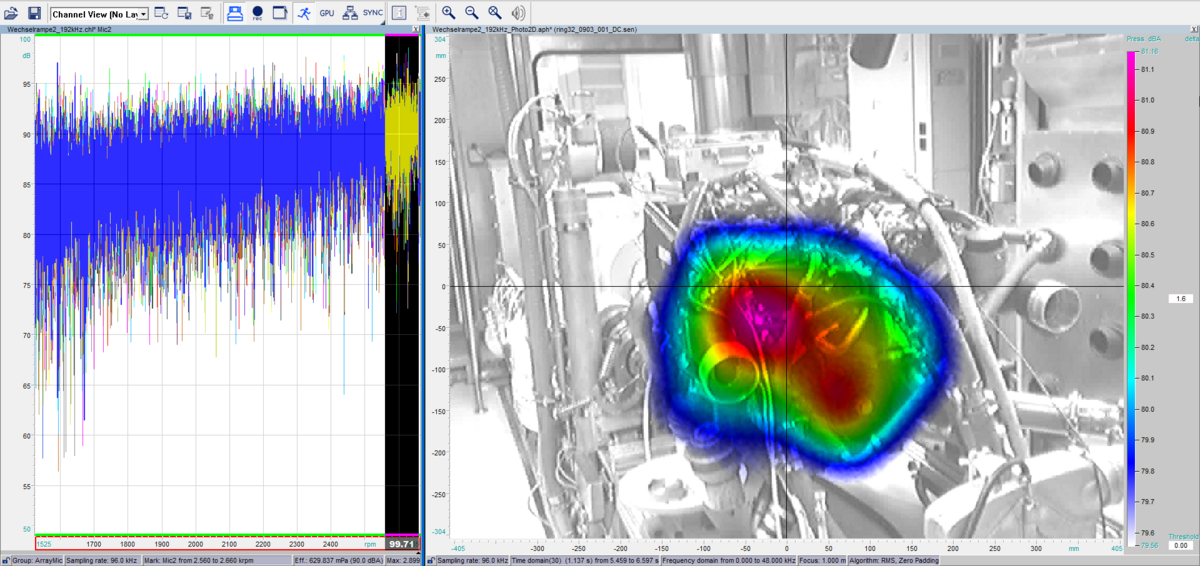

Markieren Sie in einem solchen Diagramm einen Bereich, so werden die Zeitbereiche allen aktuell verbundenen Plugins (Poto2D) übermittelt, in denen der Wert der Führungsgröße innerhalb des markierten Bereichs liegt (Abb. 3 und 4). Somit kann z. B. ein akustisches Foto für den Bereich von 2400-2500 U/min (RPM) berechnet werden.
Die Führungsgröße kann im Kanaldatendiagramm, im Spektrogramm und im Ordergramm geändert werden.
Zeitvariante Daten, die mit einem Digitalsensor aufgenommen wurden, müssen zunächst in analoge Daten umgewandelt werden.
