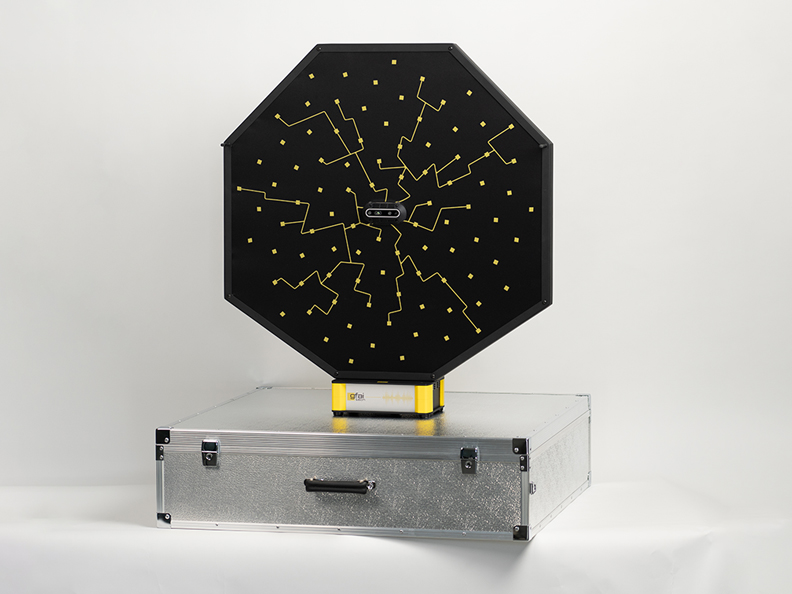

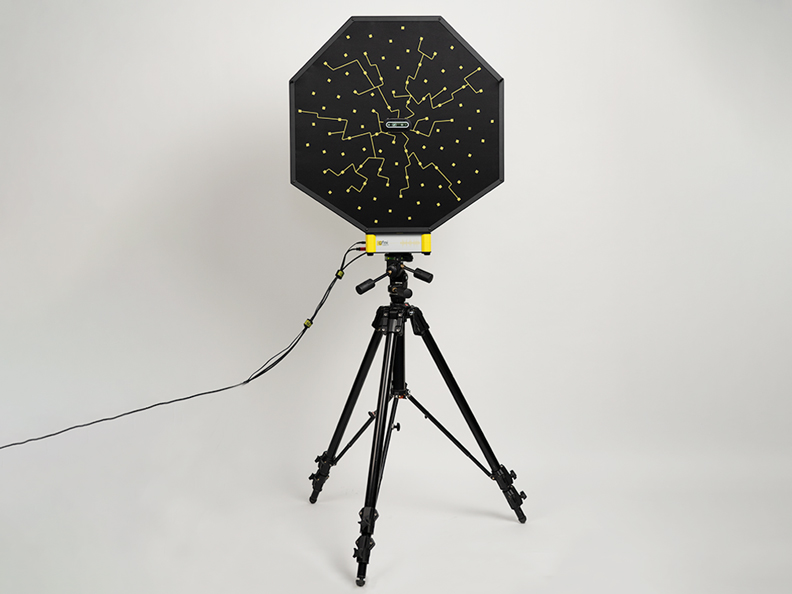

Die neue kompakte Schallkamera Octagon ist die perfekte Lösung für alle anspruchsvollen Messaufgaben bei der Lokalisierung von Schallquellen. Sie wurde in einer Sandwich-Carbon-Konstruktion gefertigt und ist leicht und robust.

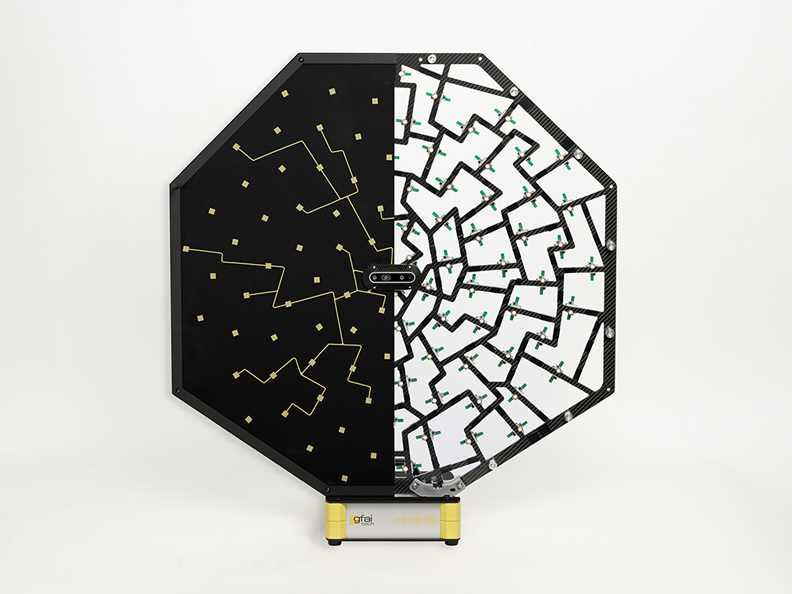

192 MEMS-Mikrofone in einem akustisch transparenten Rahmen garantieren hohe Präzision bei höchster Dynamik.
Die All-in-one Akustische Kamera besteht aus:
Dieses neue System ist perfekt geeignet für anspruchsvolle Messungen.
Ob bei der detaillierten akustischen Analyse von Produkten und Bauteilen, der Ortung von Leckagen an Gebäuden und Rohrleitungen oder der Durchführung von Korrelationsmessungen an rotierenden Maschinen zur Ordnungsanalyse, die Octagon Schallkamera ist bereit, genaue Ergebnisse zu liefern.
Durch die dichte Mikrofonverteilung sind sowohl Beamforming- als auch Holographie-Messungen möglich - in einem Frequenzbereich von 30 Hz - 24 kHz.
Von der akustischen Datenerfassung bis zur Datenanalyse - diese innovative Schallkamera bietet alle Komponenten für akustische Messungen, Datenerfassung und Datenanalyse. Damit lassen sich Schallquellen einfach und schnell lokalisieren und analysieren.

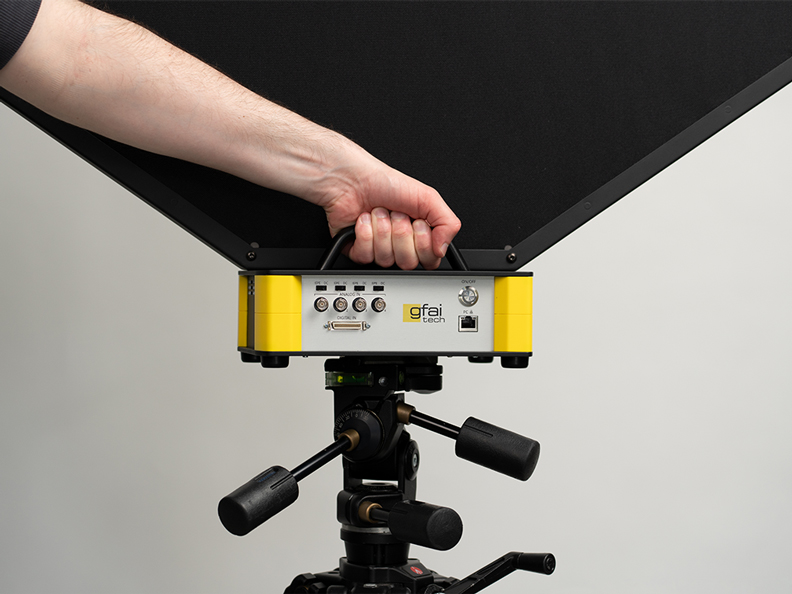

Die integrierte Datenerfassung macht sie zu einem handlichen System ohne Einrichtungszeit. 12 digitale und 4 analoge Kanäle können direkt an das Octagon für Ihre zusätzlichen Sensoren angeschlossen werden.
Verwenden Sie die Schallanalyse-Software NoiseImage in der Nachbearbeitung, um die zusätzlichen Informationen mit den akustischen Signalen zu korrelieren.
Die Fiber-Carbon-Konstruktion macht das Octagon stabil und leicht zugleich, integrierte Griffe ermöglichen einen einfachen Transport oder handgeführte Messungen. All diese Eigenschaften machen das Octagon zum perfekten System für ein breites Spektrum von Anwendungen in Forschung und Entwicklung, Qualitätssicherung, Wartung oder Umweltakustik.
| Maße des Arrays | 90 x 82 x 19 cm |
| Gewicht | 5 kg (ohne Stativ, Kabel) |

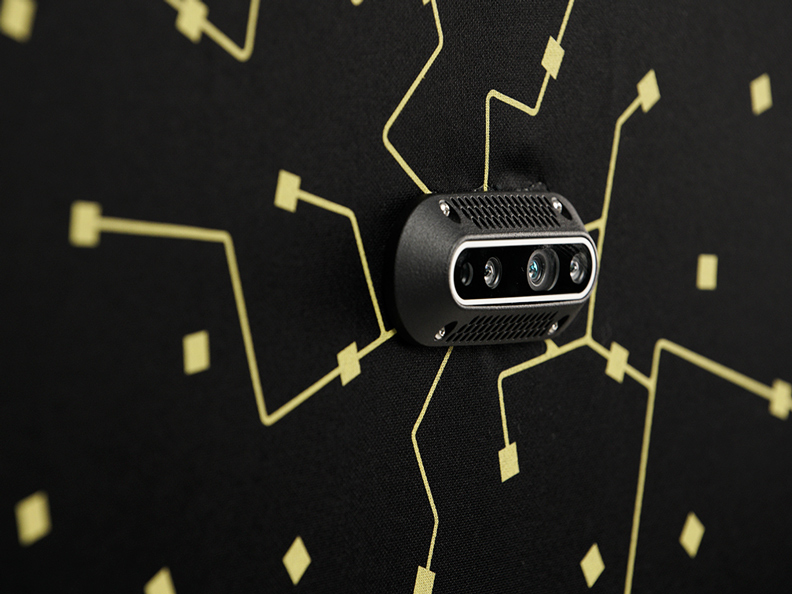

| Videokamera | Intel® RealSense™ Depth Camera D435 |
| Auflösung | 1920 x 1080 (Full HD) |
| Abtastrate | Mikrofone: 24 and 48 kS/s (32 Bit) digital: 48-6144 kHz IEPE: 24-192 kS/s (32 Bit) |
| Zusätzliche Kanäle | 12 digitale Kanäle 4 analoge Kanäle (jeweils schaltbarer Gleichstrom- oder Spannungseingang) |
| Mikrofone | MEMS (Infineon IM69D130) |
| Frequenzgang | 20 Hz – 24 kHz 100 Hz – 10 kHz (< 0.5 dB) 28 Hz – 20 kHz (< 3 dB) |
| Max. Schalldruckpegel | 130 dB bei 10 % THD |
| Geräuschpegel | 25 dB(A) |
| Sensitivität (1 kHz, 94 dB SPL) | - 36 dBFS |
| Kanäle | 192 |
| Akustische Kartierung | 9 dB – 120 dB |
| Empfohlene Kartierungsfrequenz | 170 Hz – 24 kHz (Beamforming) 30 Hz – 2 kHz mit Nahfeld (akustische Holographie) |
| Empfohlene Messdistanz | > 0,5 m (Beamforming) < 0,15 m (akustische Holographie) |
| Dynamikbereich (Abstand zur Quelle: 1 m; 90.000 Messpunkte) | 15 dB – 27 dB, bis zu 50 dB mit erweiterten Algorithmen |
| IP-Code | IP20 |
| Betriebsumgebung | 0 °C – 40 °C, bis zu 80 % rF (desktop Betrieb) |
Wenn Sie externe Videos von YouTube aktivieren, werden Daten automatisiert an diesen Anbieter übertragen.
AKUSTISCHE KAMERA: Leckageortung an Fenstern und Türen
Mit der All-in-One Schallkamera Octagon können Energiesparpotentiale durch das Aufspüren von Wärmebrücken und Leckagen an Gebäuden aufgedeckt werden.
Im Video identifiziert die Akustische Kamera Octagon undichte Stellen und Leckagen am Fenster sowie an einem Garagentor. Das eingesetzte Power-Beamforming-Verfahren erzeugt extrem genaue Messdaten und akustische Bilder.
Ähnlich wie es von Messungen mit Wärmebildkameras bekannt ist, wird das Ergebnis farbig dargestellt. Vorteil der Akustischen Kamera dabei ist, dass die Messung temperaturunabhängig ist und damit auch im Sommer durchgeführt werden kann.
