Die tragbare Soundkamera Mikado ist die perfekte Lösung für die Fehlersuche bei Lärm- und Vibrationsproblemen. Das vollständig mobile Gerät ermöglicht Messungen an nahezu jedem Ort. Schnappen Sie sich einfach die Schallkamera Mikado und gehen Sie zum Messobjekt - keine Kabel werden Sie aufhalten.

Die All-in-one-Akustische Kamera besteht aus:

  • Mikrofonarray
  • Datenerfassung und
  • Tablet mit der Software NoiseImage Mobile

Mobile Soundkamera Mikado

Dieses neue System eignet sich perfekt für die Fehlersuche bei Schall- und Vibrationsproblemen. Das mobile, kabellose Gerät ermöglicht sehr flexible Messpositionen und -winkel - und damit die schnelle und effiziente Identifizierung von Lärmquellen anhand akustischer Signale.

Von der akustischen Datenerfassung bis zur Datenanalyse - die innovative Schallkamera bietet alle Komponenten für akustische Messungen, Datenerfassung und Datenanalyse. So können Schallquellen direkt vor Ort lokalisiert und analysiert werden.

Der integrierte Datenrekorder wurde für eine effiziente Datenerfassung an Bord entwickelt. 96 digitale Mikrofonkanäle werden mit bis zu 48 kHz verarbeitet.  4 isolierte digitale Differenzeingänge ermöglichen die Aufzeichnung zusätzlicher Sensoren.

Mit der Analyse-Software NoiseImage Mobile können die Zusatzinformationen im Postprozessor mit den akustischen Signalen korreliert werden.

Der austauschbare Li-Ionen-Akku und das Surface Pro Tablet machen es zu einem völlig autonomen Gerät.

Maße45 x 35 x 15 cm
Gewicht1,7 kg (3,4 kg inkl. Akku und Microsoft®
Surface)

VideokameraIntel® RealSense™ Depth Camera D435
Auflösung1920 x 1080 (Full HD)

MikrofoneMEMS (Knowles)
Frequenzgang der Mikrofone100 Hz – 5 kHz (< 0.5 dB)
100 Hz – 11 kHz (< 3 dB)
Max. Schalldruckpegel121 dB at 10 % THD
Geräuschpegel30 dB(A)
Sensitivität- 26 dBFS

Kanäle96
Abtastrate48 kHz
Akustische Kartierung9 dB – 120 dB
Empfohlene Kartierungsfrequenz514 Hz – 24 kHz
Empfohlene Messdistanz> 0,3 m
Dynamikbereich
(Abstand zur Quelle: 1 m;
90.000 Messpunkte)
15 dB – 27 dB, bis zu 50 dB mit erweiterten Algorithmen

IP-CodeIP20
Betriebsumgebung0 °C bis 35 °C, bis zu 80 % rF

Mikrofonarrays

Eine zufällige und algorithmisch optimierte Verteilung der Mikrofonpositionen sorgt für eine hohe Dynamik. Daher sind 96 digitale MEMS-Mikrofone über eine Fläche von 35 cm Durchmesser verteilt.

Datenerfassung

Die Datenerfassung an Bord erfolgt über den brandneuen Datenrekorder DMC402L, der von gfai tech in Berlin entwickelt wurde.

Analyse der Schallquellen

Ihre Daten können in Echtzeit, direkt vor Ort, analysiert werden: Die Analyse Software NoiseImage Mobile, die auf einem Microsoft Surface Pro Tablet läuft, ermöglicht eine effiziente Datenaufzeichnung und - auswertung. Zur weiteren Analyse können Ihre Daten auf eine Workstation mit NoiseImage 4 übertragen werden.

Stromversorgung

Im Akkubetrieb läuft die Akustische Kamera bis zu drei Stunden lang mit einem Akku.

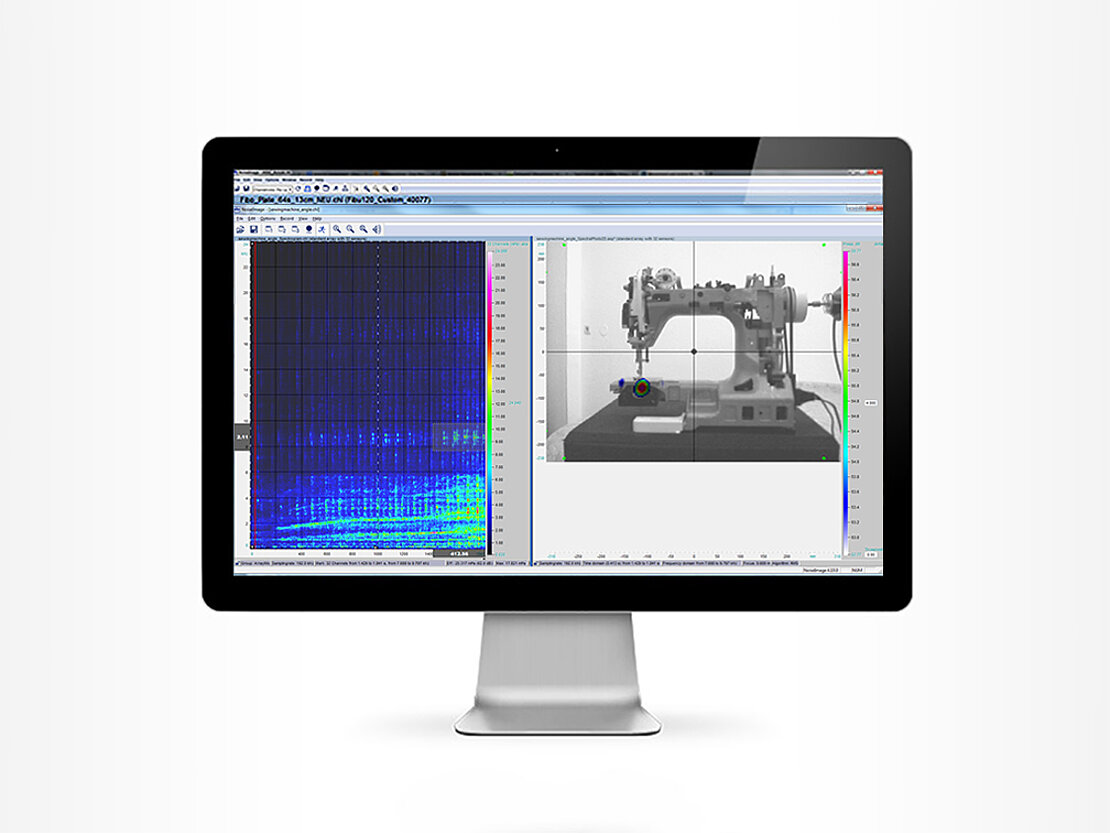

NoiseImage Mobile

Die Mikado Schallkamera wird mit einer speziellen Software für den mobilen Einsatz geliefert - NoiseImage Mobile.

Mit drei vorkonfigurierten Layouts können Sie sofort loslegen und Ihre Messdaten live betrachten oder im Post-Processing analysieren.

Bearbeiten Sie die Daten entweder im Zeitbereich oder im Frequenzbereich.

Im Zeitbereich können Sie den gewünschten Zeitbereich direkt in den Kanaldaten einstellen und auswerten. Im Frequenzbereich können Sie zwischen einem Spektrum und einem Spektrogramm wählen.

Zur Erhöhung der Dynamik und besseren Quellentrennung stehen 2 Algorithmen zur Verfügung:

  • HDR (High Dynamic Range Algorithmus)
  • CleanSC

Einfache und intuitive Lokalisierung der Schallquelle:

  • Ein Aufnahme-Layout
  • Drei vorkonfigurierte Analyse-Layouts (Zeit- und Frequenzbereich)
  • HDR und CleanSC für erhöhte Dynamik und Quellentrennung

Vorteile der Soundkamera Mikado

  • Akustische All-in-one-Kamera
  • 100 % autark durch wiederaufladbaren Bosch-Akku (weltweit verfügbar)
  • Vollkommen flexibel während der Messung
  • Einsatz als Handgerät oder auf einem Stativ montiert
  • 3D-Modellerstellung mit "DynaBeam"
  • Für Einsteiger und Experten

Effiziente akustische Messungen

Die kompakte Soundkamera Mikado enthält alle Komponenten, die für schnelle und effiziente akustische Messungen und Analysen benötigt werden. Datenaufzeichnung und grundlegende Analysen sowohl im Frequenzbereich als auch im Zeitbereich sind direkt mit dem Gerät möglich. Funktionen wie der Touchscreen und die manuelle Auslösetaste sorgen für eine schnelle und einfache Bedienung. Mikado kann auch einfach an Ihre Workstation angeschlossen werden, um eine tiefergehende Analyse mit der Schallanalysesoftware NoiseImage Pro durchzuführen.

Einfache Anzeige der Messergebnisse

Mikado ist mit einer Intel® RealSense™ Tiefenkamera ausgestattet. Während der akustischen Messung wird die Tiefeninformation automatisch aufgezeichnet. Das innovative Modul "DynaBeam" erzeugt aus den Tiefeninformationen ein 3D-Modell und bildet die akustischen Informationen darauf ab. Die Schallquellen werden direkt auf der Oberfläche des Modells dargestellt, was die Interpretation der Informationen für jedermann erleichtert. Sogar die Hauptstrahlrichtung der Schallquellen kann angezeigt werden.

Wenn Sie externe Videos von YouTube aktivieren, werden Daten automatisiert an diesen Anbieter übertragen.

Die Akustische Kamera Mikado wird zur Visualisierung von Schallquellen von Haushaltsgeräten eingesetzt.
