NoiseImage Software Module für spezielle Anwendungen

Neben der schnellen und intuitiven Benutzeroberfläche ist die größte Stärke von gfai techs leistungsfähiger Software-Suite NoiseImage der vollständig modulare Aufbau und die einfache Skalierbarkeit. Es werden nicht nur Standard-Akustikszenarien wie zweidimensionale akustische Bilder unterstützt, sondern auch speziellere Analyse-Workflows wie akustische Nahfeld- und Holographie, Vorbeifahrtsmessungen an Fahrzeugen, akustische Aufnahmen von Fahrzeugen im Windkanal, Ordnungsanalyse und Psychoakustik. NoiseImage kann mit jeder Kombination dieser spezialisierten Module erweitert werden, so daß jeder Benutzer seine Lösung für akustische Bildgebung individuell nach seinen Bedürfnissen zusammenstellen kann.

Nahfeld

Dieses Modul ist speziell für die Anwendung der Intensitäts- oder Holographiemethode (HELS und SONAH) entwickelt worden. Es erzeugt Bilder der Schallintensität, des Schalldrucks oder der Partikelgeschwindigkeit. Das Nahfeld-Modul schließt die Lücke bei der Abbildung tiefer Frequenzen, ohne dass große Mikrofonarrays eingesetzt werden müssen.

  • HELS und SONAH
  • Holographie - akustische Abbildung von Schallintensität, Schalldruck und Teilchengeschwindigkeit
  • Intensität - akustische Abbildung von Schallintensität
  • Phasendarstellung komplexer Werte

Vorbeifahrt 2D

Das PassBy-Modul optimiert jede Vorbeifahrtmessung und ist speziell für lange Fahrzeuge wie LKW oder Züge konzipiert. Mit einer einfachen Einmalmessung werden die akustischen und optischen Daten erfasst. Die Vorbeifahrtalgorithmen erzeugen ein Panoramabild des gesamten Objekts (Züge von mehreren hundert Metern) und die akustischen Daten werden auf das gesamte Fahrzeug abgebildet, um eine sofortige Analyse des gesamten Objekts zu ermöglichen. Neben dem Panoramabild wird die Fahrzeuggeschwindigkeit berechnet und die akustischen Daten werden um den Dopplereffekt bereinigt, um Frequenzverschiebungen zu eliminieren. Es handelt sich um einen robusten Algorithmus, der für Messungen auf dem Feld entwickelt wurde und daher jede Array-Drehung kompensiert.

  • Akustische Karte in 2D des gesamten Fahrzeugs (optimiert für schnelle Vorbeifahrten von Zügen)
  • Erzeugung eines Panoramabildes auf der Basis des aufgenommen Videos
  • Automatische Dopplerkorrektur
  • Kompensation einer möglichen Array-Rotation
  • Berechnung des Geschwindigkeitprofils sowie die Ein und Ausfahrtzeiten des Fahrzeugs
  • Graustufen- und Kantenerkennungsfotos
  • Beamforming im Frequenzbereich
  • Fotoexporte (z.B. .jpg, .png, ....)

Akustische Analyse eines vorbeifahrenden Lastwagens

Windkanal

Da in der Automobilindustrie der Komfort von Fahrer und Beifahrer auch bei hohen Geschwindigkeiten eine entscheidende Rolle spielt, wird es immer wichtiger, Fahrzeuge hinsichtlich der durch Wind erzeugten Geräusche akustisch zu optimieren.

Moderne aero-akustische Windkanäle ermöglichen akustische Untersuchungen bei hohen Geschwindigkeiten und da höchste Qualität und Präzision von den Automobilherstellern gefordert wird, hat gfai tech einen großen Schritt getan, um neue Standards für die akustische Abbildung in Windkanälen zu setzen. Mehr als 20 Jahre Erfahrung auf diesem Gebiet und viele erfolgreiche Kooperationen mit verschiedenen Automobilherstellern führten zu modernster Hard- und Software.
Maßgeschneidertes Array-Design, hohe Kanalzahlen und eine Reihe von optimierten Algorithmen garantieren bestmögliche Ergebnisse für die akustische Bildgebung im Windkanal. Durch die anpassbare Hardware ist unsere Lösung nicht auf den Automobilbereich beschränkt, auch in der Luft- und Raumfahrt und im Transportwesen werden unsere Systeme bereits erfolgreich eingesetzt.

Das Modul NoiseImage Windkanal enthält alle windkanalspezifischen Algorithmen als Grundlage für Ihre Analyse der gewonnenen Daten im Windkanal.



  • Korrektur der Scherschicht
  • Korrektur der Windgeschwindigkeit
  • Raum- und Amplitudenkorrektur von Quellen innerhalb der Scherschicht
  • Messungen von Fahrzeugen unter verschiedenen Winkeln
  • Kombination mit allen anderen NoiseImage-Funktionen
  • Optimierte 3D-Kartierung in Kombination mit dem NoiseImage 3D-Modul
  • Windkanalmessungen für die Automobilindustrie, die Luft- und Raumfahrt und andere Verkehrsbereiche
  • Variantenanalyse in der Produktentwicklung

Psychoakustik

Psychoakustische Parameter wie Lautstärke, Schärfe, Tonalität oder Rauheit sind wichtige Quantifizierungen, um Klang in Bezug auf die menschliche Wahrnehmung besser zu beschreiben.

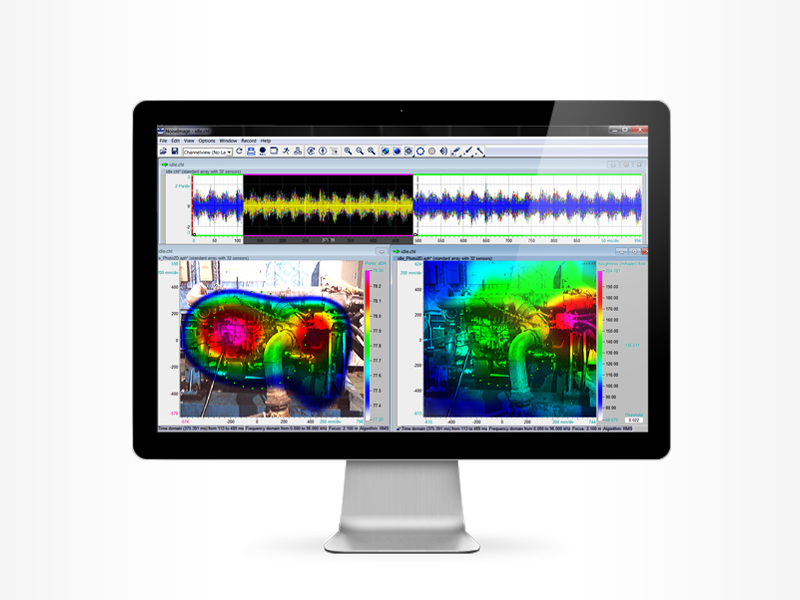

Bisher wurden diese Werte nur zur abstrakten Analyse von Signalen verwendet. Mit dem NoiseImage-Modul Psychoakustik können Sie diese Informationen mit der akustischen Bildgebung kombinieren und tatsächlich akustische Karten auf der Grundlage der wichtigsten Größen erstellen. Damit steht ein leistungsfähiges Werkzeug zur Verbesserung der Klangqualität und zur effizienten Rauschunterdrückung zur Verfügung, insbesondere in Bezug auf die Wahrnehmung des Nutzers.

  • Berechnung von Lautstärke, Schärfe, Rauheit und Tonalität
  • Abbildung von Lautstärke, Schärfe, Rauheit und Schärfe
  • Optimierung der psychoakustischen Klangqualität

Ordnungsanalyse

Für die Arbeit mit rotierenden Bewegungen ermöglicht die Ordnungsanalyse die Erfassung von Winkelgeschwindigkeiten. Damit stellt es eine wichtige Alternative zur klassischen Frequenz-Transformation bei der Arbeit mit Drehbewegungen dar. Der entscheidende Vorteil besteht darin, dass die die geschwindigkeitsabhängigen Signalanteile ihre Position im Ordnungsspektrum beibehalten, auch wenn sich die Drehgeschwindigkeit verändert.

Dieses Plugin bietet Ordnungsspektren sowie Ordergramme (in Kombination mit Foto 2D/3D ist es möglich Bilder oder Filme direkt über die Ordnungen zu erstellen) mit Ordnungs-und Frequenz-Cursor und Filtern, um eine ausführliche Analyse von rotierenden Maschinen durchzuführen. Mit dem NoiseImage-Modul Ordnungsanalyse können Sie Ihre Standard-Ordnungsanalyse mit sofortiger akustischer Abbildung kombinieren.

  • Ordnungsspektrum
  • Ordergramm
  • Ändern der Sollwerte zwischen Aufträgen / Zeit / Drehzahl
  • Ordnung-Foto 2D/3D: Akustische Fotos aus dem Ordnungsspektrum/ Ordergramm
  • Ordnung-Film: Akustische Filme aus dem Auftragsspektrum/ Bestellprogramm
  • Ordnungslinie im Spektrogramm/ Frequenzlinie im Ordergramm
  • Rotierende Objekte
  • Analyse von Motoren
