Woran ist eine Doppelschlaganregung zu erkennen?

Ein eindeutiges Indiz für eine Doppelschlaganregung ist ein zweiter Peak, der sowohl im Frequenzbereicht als auch im Zeitbereich auftreten kann.

Ist kein zweiter Peak im Zeitbereich zu erkennen, kann dieser einfach zu klein sein oder zu nahe am ersten Peak liegen. In diesem Fall kann die Doppelschlaganregung im Frequenzbereich nachgewiesen werden.

Die Doppelschlaganregung weist eine der in den folgenden Abbildungen dargestellten signifikanten Formen auf:

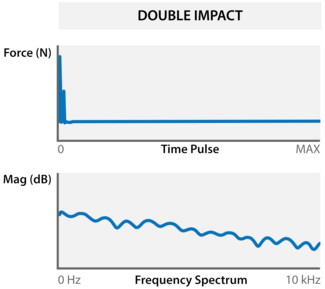

Abb. 1: Zeit- und Frequenzdomaine des Kraftsensors vom Impulshammer WaveHitMAX bei einer Double-Hit-Anregung mit kurzer Verzögerung.
Abb. 1: Zeit- und Frequenzdomaine des Kraftsensors vom Impulshammer WaveHitMAX bei einer Double-Hit-Anregung mit kurzer Verzögerung.

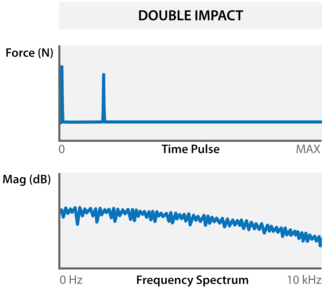

Abb. 2: Zeit- und Frequenzdomaine des Kraftsensors vom Impulshammer WaveHitMAX bei einer Double-Hit-Anregung mit langer Verzögerung.
Abb. 2: Zeit- und Frequenzdomaine des Kraftsensors vom Impulshammer WaveHitMAX bei einer Double-Hit-Anregung mit langer Verzögerung.
