Die akustische Holographie ist eine leistungsfähige Technik zur Bestimmung des strukturellen akustischen Verhaltens von Oberflächen und der von ihnen ausgehenden Schallfelder sowie der Visulisierung von Körperschall. Sie kann zur Erstellung von akustischen Karten des Schalldrucks, der Schallintensität oder der Teilchengeschwindigkeit verwendet werden. Darüber hinaus ermöglicht sie die Abschätzung des gesamten akustischen Feldes, der von einer Quelle abgestrahlten Schallleistung und ihrer Richtcharakteristik. Die Wiedergabegenauigkeit des akustischen Feldes aus dem Hologramm spielt eine wichtige Rolle bei der Bestimmung der Leistungsfähigkeit des Systems.

Unsere beiden All-in-One-Soundkameras Mikado und Octagon können Schallquellen schnell lokalisieren, indem sie entweder Beamforming- oder Nahfeldmethoden verwenden.

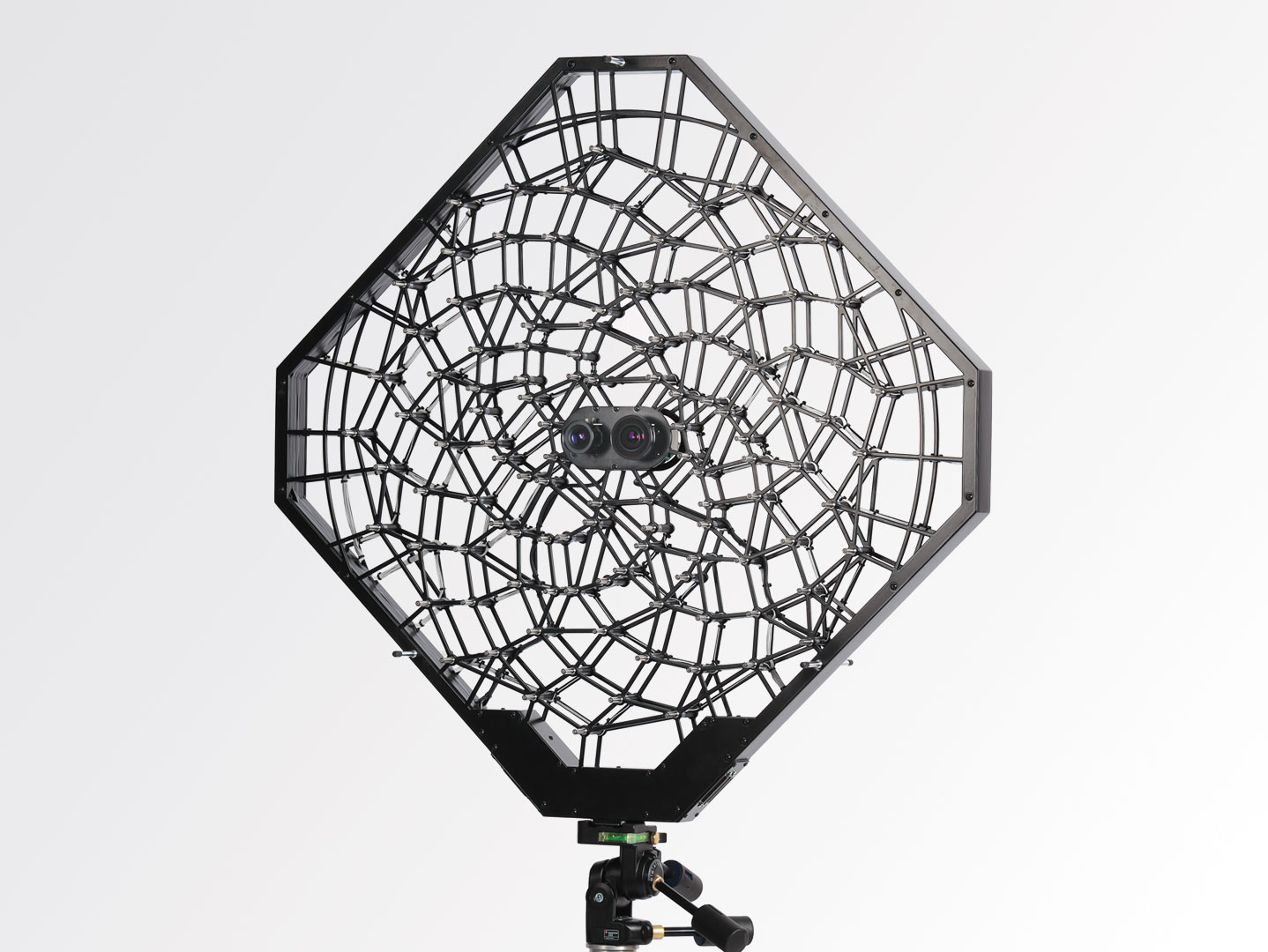

Das Fibonacci-Mikrofonarray stellt eine neue Array-Familie dar, Aufgrund seiner Mikrofonanordnung und der integrierten Intel® RealSenseTM Tiefenkamera  eignet sich das Fibonacci sowohl für Standard-Beamforming als auch für akustische Holographie im Nahfeld und für Fernfeldmessungen.

Fibonacci AC Pro
72- / 96-Kanal-Array

Die Mikrofonanordnung (mit 72 oder 96 Kanälen) ermöglicht den Einsatz von nur einem Array bei Nahfeld- und Fernfeldmessungen. Die integrierte Intel® RealSenseTM Tiefenkamera liefert zusammen mit der Baumer Kamera optimale Referenzbilder. Der Einsatzbereich des Arrays erstreckt sich von Holographiemessungen ab 30 Hz zu Beamformingmessungen bis 20 kHz. Dieses Array kann mit dem Datenrekorder gt4 betrieben werden.

Maße Arraykörper79 x 79 x 17 cm
Gewicht9 kg
VideokameraIntel® RealSenseTM Depth Camera D435
und Baumer VCXG-25C
Auflösung1920 x 1080 (Full HD)
MikrofoneElektretmikrofon
+ speziell entwickelter Vorverstärker
Frequenzgang der Mikrofone20 kHz – 60 kHz (< 15 dB)
100 Hz – 15 kHz (< 0.5 dB)
20 Hz – 20 kHz (< 3 dB)
Max. Schalldruckpegel130 dB bei 3 % THD
Geräuschpegel27 dB(A)
Sensitivität20 mV/Pa
Kanäle72/96/120
Akustische Kartierung72 Kanäle: 9 dB – 130 dB
96 Kanäle: 8 dB – 130 dB
Empfohlene KartierungsfrequenzSONAH: 40 Hz – 2 kHz
HELS: 30 Hz – 400 Hz
BF:
72 Kanäle: 285 Hz – 20 kHz
96 Kanäle: 245 Hz – 20 kHz
Empfohlene MessdistanzSONAH: 10 – 20 cm
HELS: 0 – 10 cm
BF: > 0.8 m
Dynamikbereich
(Abstand zur Quelle: 1 m;
90.000 Messpunkte)

72 Kanäle: 14 dB – 20 dB
96 Kanäle: 15 dB – 22 dB

bis zu 50 dB mit erweiterten Algorithmen

IP-CodeIP20
Kabellänge zum Datenrekorderbis zu 20 m (auf Anfrage: 50 m)
Betriebsumgebung0 °C – 35 °C, bis zu 80 % rF (RealSense)
0 °C – 45 °C, bis zu 80 % rF (Baumer)

Für Nahfeld- und Fernfeldmessungen

Dieses Array kann sowohl mit der Beamforming, als auch mit der Holographie-Methode (HELS und SONAH) genutzt werden. Abhängig von der gewählten Methode variiert die empfohlene Messdistanz zwischen 0 und 10 Metern.

Der Einsatzbereich liegt zwischen 30 Hz für Holographiemessungen und 25 kHz für Beamforming-Messungen. Durch die Anordnung der Mikrofone können Nah- und Fernfeldmessungen mit nur einem Array durchgeführt werden.

Die akustisch transparente Arraykonstruktion ist sehr leicht und stabil. Das Array-Design ist so optimiert, dass es bei der Anzahl der verwendeten Mikrofone die höchstmögliche räumliche Auflösung und Kartendynamik bietet. Darüber hinaus minimiert das Array-Design effektiv  partielle Reflexionen, Schalldruckverdopplungen an der Arrayoberfläche und Resonanzeffekte zwischen dem Messobjekt und dem Array.

Die verwendeten Mikrofone zeichnen sich durch einen äußerst linearen Frequenzgang aus. Alle Mikrofone wurden sorgfältig ausgewählt und kalibriert, um stabile Schallpegel (+/- 0,5 dB) zu gewährleisten. Um Messaufbauten mit großen Abständen zwischen Datenrekorder und Mikrofonarray störungsfrei zu ermöglichen, ist das Array durch differentielle SymBus Mikrofonanschlusskabel mit dem Datenrekorder verbunden (max. 20 m).

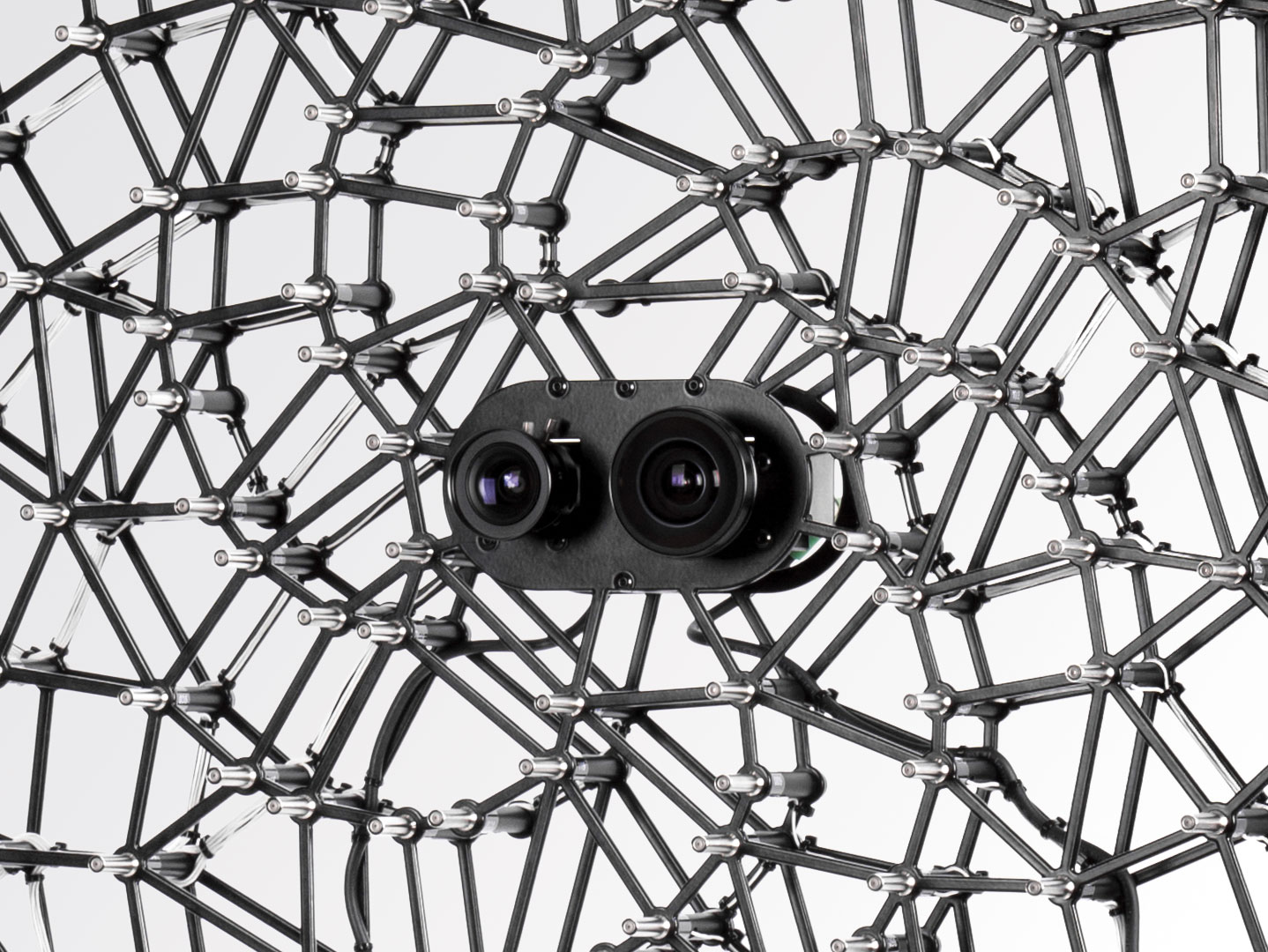

Das Array wird standardmäßig sowohl mit einer integrierten Intel® RealSenseTM Tiefenkamera geliefert, die über eine Full-HD-Auflösung und die Fähigkeit zur Aufzeichnung von Tiefeninformationen verfügt als auch mit einer Baumer Kamera. Das inkludierte hochwertige Manfrotto Stativ ermöglicht einen Aufbau in beinahe allen vorstellbaren Messumgebungen. Array und Stativ werden in einer Transportbox bzw. Tasche geliefert.

Wenn Sie externe Videos von YouTube aktivieren, werden Daten automatisiert an diesen Anbieter übertragen.

Leckageortung an einem Auto mit Akustischer Kamera

Mobile Akustische Kamera
Mikado

Die Soundcam Mikado eignet sich perfekt für die Fehlersuche bei Schall- und Vibrationsproblemen. Mobil und kabellos, somit sind sehr flexible Messpositionen und Messwinkel - und damit die schnelle und effiziente Identifizierung von Geräuschquellen anhand akustischer Signale möglich.
Einfach zu bedienen und alles in einem Gerät integriert: von der akustischen Datenerfassung bis zur Datenanalyse. So können Schallquellen in Echtzeit lokalisiert und analysiert werden.

NEU: All-in-one Soundcamera Octagon für anspruchsvolle Messungen


Auch die Akustische Kamera Octagon liefert dank der hohen Mikrofondichte hervorragende Holographieergebnisse. Mit 192 MEMS-Mikrofone in einem akustisch transparenten Rahmen ist hohe Präzision bei höchster Dynamik garantiert. Sie ist damit die perfekte Lösung für alle anspruchsvollen Messungen zur Lokalisierung von Schallquellen. Die Soundcam Octagon ist leicht und robust, sie wurde in einer Sandwich-Carbon-Konstruktion gefertigt.
